Осевые вентиляторы с плоской лицевой панелью для вытяжной вентиляции с производительностью до 310 м3/ч. Лицевая панель может иметь разные цветовые решения. Модель 100 ЛДВ монтируется с воздуховодами диаметром 100 мм.
Конструкция.
Современный дизайн и эстетический внешний вид.
Корпус, крыльчатка и лицевая панель выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
Модель ЛДВ оборудована шнурковым выключателем.
Надёжный двигатель с низким энергопотреблением.
Предназначен для непрерывной работы и не требует обслуживания.
Оборудован защитой от перегрева.
Монтажные особенности.
Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
Крепится к стене при помощи шурупов.
Может использоваться для потолочного монтажа.
Производительность - 88 м3/ч.
Напряжение питания - 220-240 В.
Ток - 0,85 А.
Частота вращения, 1/мин - 2300.
Давление - 32,9 Па.
Мощность - 14 Вт.
Уровень шума - 33 дБ.
Степень защиты IP 34.
Гарантия: 5 лет.

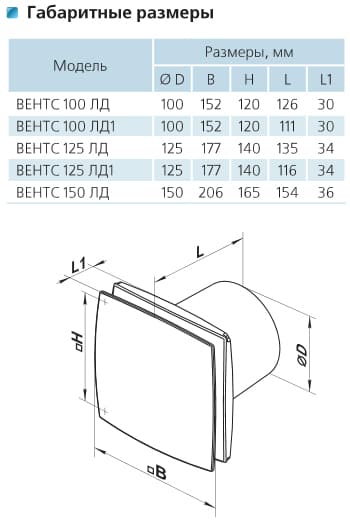

Габаритные размеры: 152х152х30/126 мм.

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 100, 125 и 150 мм.
•


Конструкция

• Современный дизайн и эстетический внешний вид.
• Корпус, крыльчатка и лицевая панель выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Возможны различные декоративные накладки для лицевой панели из натурального алюминия.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP 34.
•


Двигатель

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.льчатка.
•


Управление

Ручное:

• Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
• Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
• При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем).
• При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
•


Монтажные особенности

• Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
• При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
• Крепится к стене при помощи шурупов.
• Может использоваться для потолочного монтажа.
• Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
