Для наружных и внутренних работ

Низкий расход

Отсутствие необходимости смачивать кирпич

Долговечность - коэффициент расширения раствора соответствует коэффициенту расширения шамотного кирпича

Марка по термостойкости Т20

Максимальная крупность зерен наполнителя - 1,2 мм

Рекомендуемая толщина кладочного шва - 3-4 мм

Толщина штукатурного слоя за одно нанесение - до 10 мм

Условия проведения работ

При проведении работ и в течение последующих 7 суток после их окончания необходимо обеспечить поддержание температуры воздуха и кирпичей в пределах от +5 °С до +30 °С. Температура растворной смеси в процессе проведения работ - от +10 °С до +30 °С.

Подготовка основы

Поверхность шамотных кирпичей должна быть сухой и очищенной от грязи, пыли, масел, жиров, всех видов красок, глиняного и цементного раствора. Шамотный кирпич не должен иметь трещин, раковин, вкраплений камней и других посторонних материалов; обладать правильной формой, при постукивании издавать звонкий и чистый звук.

При оштукатуривании наружных стен имеющиеся трещины, сколы и выбоины предварительно заделать ремонтным составом ПЛИТОНИТ СуперКамин ТермоРемонт.

Приготовление растворной смеси

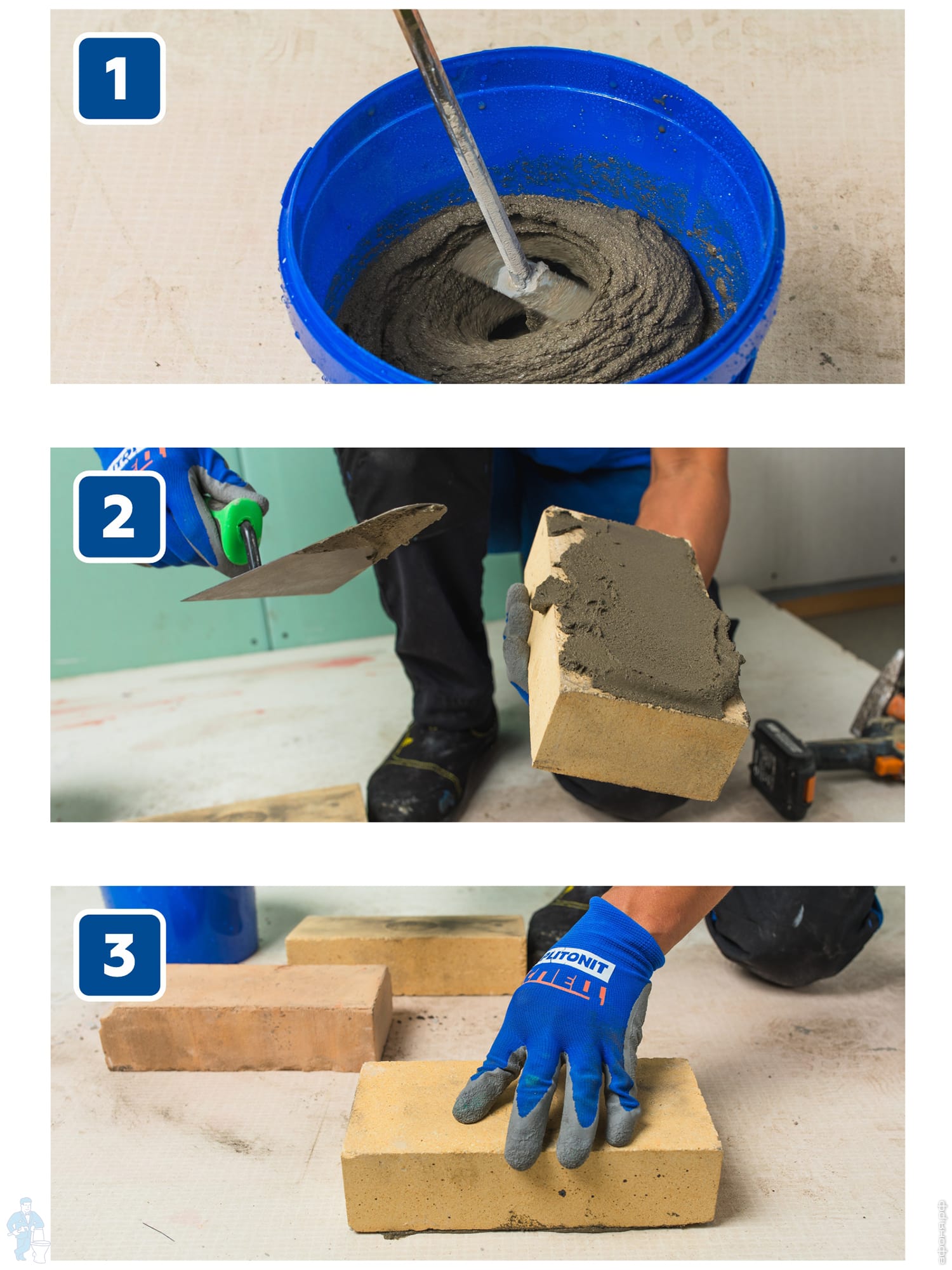

Для затворения сухой смеси использовать воду из питьевого водоснабжения. Соотношение при смешивании: на 1 кг сухой кладочной смеси требуется 0,24-0,32 л воды (4,8-6,4 л на 20 кг). Кол-во воды использовать исходя из получаемой консистенции раствора в рамках указанного диапазона. Сухую смесь засыпать в заранее отмеренное количество воды и перемешать в течение 2-3 минут с помощью электромиксера или электродрели с насадкой с частотой вращения не более 600 об/мин до получения однородной консистенции. Дать растворной смеси отстояться 10 минут и повторно перемешать. При повторном перемешивании разрешается добавление воды до максимального значения вышеуказанного соотношения. Время использования готовой растворной смеси - не более 4-х часов.

Порядок работы

Кладка печи. Для создания монолитной и прочной конструкции стены кладку необходимо выполнять с перекрытием вертикальных швов в смежных рядах за счет смещения их на половину или четверть кирпича. Перед укладкой каждого ряда необходимо произвести раскладку кирпича без раствора ( насухо ).

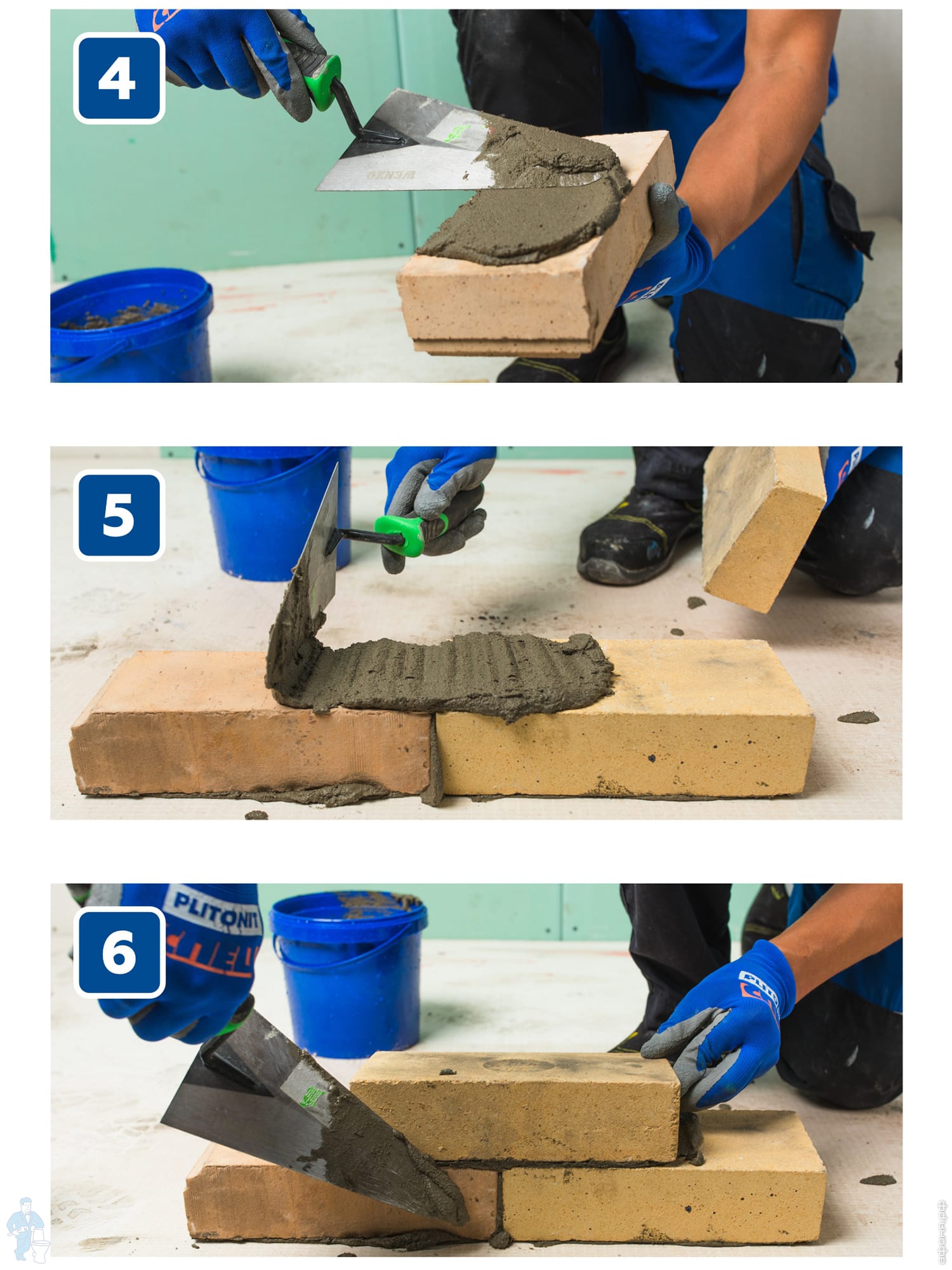

Раствор укладывается и разравнивается по площади, равной плоскости кирпича. На нанесенный раствор укладывается кирпич и выравнивается нажатием руки или постукиванием рукояткой кельмы. При укладке каждого последующего в ряду кирпича на его торцевую часть также наносится раствор. Для снижения расхода материала и равномерного распределения растворной смеси по всей площади кирпича рекомендуется применять зубчатый шпатель. Во время кладки внутренние и наружные поверхности стен очищают от выдавленного из швов раствора до создания гладкой поверхности, а внутренние поверхности дополнительно протирают мочальной кистью или мокрой тряпкой. При кладке кирпичей необходимо соблюдать правила перевязки швов, проверять горизонтальность каждого ряда и плоскостность кладки (отсутствие выпуклости или вогнутости) со всех сторон.

Горизонтальные и вертикальные швы кладки должны быть полностью заполнены раствором.

Нанесение штукатурки. Работы по нанесению штукатурки необходимо начинать после полного высыхания печей и каминов. Перед оштукатуриванием необходимо тщательно очистить лицевую поверхность стены и удалить раствор из швов на глубину 5-10 мм.

Ремонт печей и каминов. Перед началом ремонта необходимо очистить раствор на 1/3 глубины кладки. Затем швы очистить от пыли и увлажнить. Нанести раствор на поврежденное место до полного заполнения. Излишки раствора необходимо удалить. Максимальная толщина слоя за одно нанесение - до 10 мм. Начало эксплуатации печи после ремонта через 72 часа.

Сушка печи

Перед началом эксплуатации, конструкцию необходимо просушить естественным или искусственным путем.

При естественной сушке окна и двери в помещении, где находится конструкция, должны быть открыты круглые сутки, при условии отсутствия сквозняка. Все задвижки, топочные и поддувальные дверки должны быть открыты. На такую сушку требуется ~7-10 дней.

При искусственной сушке конструкция периодически протапливается сухим топливом, постепенно с увеличением его количества.

Перед первой топкой необходимо прогреть дымоход, сжигая в нем бумагу, солому или древесную стружку. Вначале печь протапливается два раза в сутки не более 60-90 минут небольшим количеством топлива при открытых поддувальной и топочной дверках, вьюшках и задвижках. В дальнейшем ежедневно количество топлива увеличивается, при этом температура наружной поверхности печи не должна превышать +50 °С.

Сушка считается законченной, когда на поверхности печи перестанут появляться сырые пятна, а на задвижке или вьюшке - следы конденсата.

При температуре свыше 700°С раствор начинает активно спекаться, что может привести к изменению цвета. Если кладочный шов стал более светлым, это означает, что состав достиг максимального значения прочности и готов к долговечной эксплуатации.
