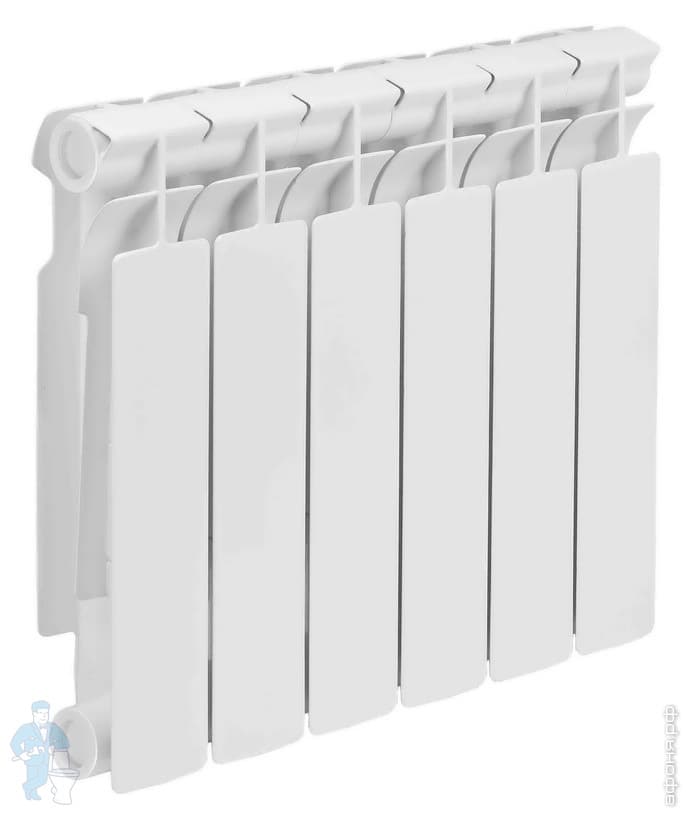

Радиаторы TENRAD BM предназначены для применения в качестве отопительных приборов в системах водяного отопления жилых и общественных зданий. Радиаторы могут использоваться как для автономных систем отопления, так и для систем центрального отопления, в том числе многоэтажных высотных зданий. Радиаторы TENRAD BM допускается применять в насосных, элеваторных и гравитационных системах отопления с одно- и двухтрубной разводкой, а также в лучевых системах. Высокая теплоотдача секций дает возможность использовать радиатор в низкотемпературных системах отопления. Малая инерционность радиаторов обеспечивает эффективное терморегулирование с гарантией максимальной комфортности.
В качестве теплоносителя могут использоваться подготовленная вода и незамерзающие жидкости.
Радиаторы TENRAD BM имеют полнобиметллическую конструкцию: каркасы секций изготовлены из углеродистой стали и заключены в теплоотдающую оболочку из высокопрочного алюминиевого сплава.
Каркас секции радиатора TENRAD BM сварен из стальных (используется сталь марки 1.0114 по EN 10025, что соответствует Ст.3сп по ГОСТ 380-88) трубок с толщиной стенки 1,8 (вертикальный канал) и 3,6 (коллектор) мм.
Теплоотдающая оболочка выполнена литьем под давлением из высокопрочного алюминиевого сплава марки ADC 12 по японскому промышленному стандарту JIS H5302 (подобен сплаву АК12М2 по ГОСТу 1583-93).
Секция радиатора TENRAD BM имеет трехрядное оребрение, которое обеспечивает эффективную теплоотдачу при максимальной прочности. Наклон боковых ребер создает для конвективного потока воздуха эффект диффузора, что повышает коэффициент теплоотдачи. Таким образом, ребра соседних секций образовывают сужающийся кверху конвекционный канал. Если в традиционном радиаторе воздух, поступающий снизу радиатора за счет нагрева "разгоняется" примерно в 1,2 раза, то на выходе из "дросселированного" канала скорость воздуха возрастает в 2 раза. Кроме того, боковое скошенное оребрение создает промежуточную опору в продольном сечении вертикального канала секции. Фасадная поверхность радиаторной сборки имеет два конвекционных окошка образованных за счет изгиба продольных ребер.
Секции имеют двухслойное эмалевое покрытие из эпоксидного полиэстера. Покрытие соответствует нормам СанПиН 2.1.2.729-99 и РД 52.04.186-89. Цвет покрытия - белый, RAL 9010. Секции соединяются между собой с помощью защищенных от коррозии стальных кадмированных ниппелей с уплотнительными кольцами из силиконового каучука Elastosil R710/60.
Полнобиметаллические радиаторы TENRAD BM соответствует требованиям ГОСТ 31311-2005.
Радиаторы выпускаются с межосевым расстоянием присоединительных патрубков 500 и 350 мм.
Рабочее давление - 24 бар.
Испытательное давление - 36 бар.
Максимальная температура теплоносителя - 120 С.
Значение pH - 5-11.
Цвет секции - белый (RAL 9010).
Запатентовано.
Срок службы при условии соблюдения паспортных условий эксплуатации - 50 лет.

Поставляется только сборками по 4, 5, 6, 7, 8, 10, 12, 14 секций.
Радиатор изготовлен методом литья. Технология производства литьевых радиаторов, позволяет получить высокопрочные, качественные радиаторы. Такие радиаторы отличаются хорошей теплоотдачей и выдерживают высокое давление.

Радиаторы TENRAD BM имеют полнобиметллическую конструкцию: каркасы секций изготовлены из углеродистой стали и заключены в теплоотдающую оболочку из алюминиевого сплава.

Каркас секции радиатора TENRAD BM сварен из стальных (используется сталь марки 1.0114 по EN 10025, что соответствует Ст.3сп по ГОСТ 380-88) трубок с толщиной стенки 1,8 (вертикальный канал) и 3,6 (коллектор) мм.

Теплоотдающая оболочка выполнена литьем под давлением из высокопрочного алюминиевого сплава марки ADC 12 по японскому промышленному стандарту JIS H5302 (примерно аналогичен сплаву АК12М2 по ГОСТу 1583-93).

Секция радиатора TENRAD BM имеет трехрядное оребрение, которое обеспечивает эффективную теплоотдачу при максимальной прочности. Наклон боковых ребер создает для конвективного потока воздуха эффект диффузора, что повышает коэффициент теплоотдачи. Кроме того, боковое скошенное оребрение создает промежуточную опору в продольном сечении вертикального канала секции. Фасадная поверхность радиаторной сборки имеет два конвекционных «окошка» образованных за счет изгиба продольных ребер.

Секции имеют двухслойное эмалевое покрытие из эпоксидного полиэстера. Покрытие соответствует нормам СанПиН 2.1.2.729-99 и РД 52.04.186-89. Цвет покрытия – белый, RAL 9010.

Полнобиметаллические радиаторы TENRAD BM соответствует требованиям ГОСТ 31311-2005.

Радиаторы выпускаются с межосевым расстоянием присоединительных патрубков 500 и 350 мм.

Технические характеристики

Наименование показателя	Ед.изм	Значение
		ВМ350	ВМ500
Номинальный тепловой поток одной секции при тепловом напоре 70°С	Вт	120	161
То же при ?Т=50°С	Вт	77	102
Рабочее давление	Мпа	2,4	2,4
Испытательное давление	Мпа	3,6	3,6
Разрушающее давление	Мпа	10	10
Максимально допустимая температура теплоносителя	°С	120	120
Интервал водородного показателя теплоносителя	pH	5-11	5-11
Внутренний объем одной секции теплоносителя	л	0,15	0,22
Вес одной секции теплоносителя	кг	1,22	1,45
Расстояние между осями присоединительных трубопроводов	мм	350	500
Высота секции	мм	400	550
Ширина секции	мм	80	80
Глубина секции	мм	77	77
Площадь наружной поверхности нагрева	м2	0,23	0,32
Номинальный коэффициент теплоотдачи	Вт/(м2 · °С)	7,453	7,188
Присоединительная резьба		G 1"	G 1"
Цвет покрытия секций		RAL 9010	RAL 9010
Степень блеска (отражения) фасадной поверхности ISO 2813 (угол наклона источника 60°)	%	84±2	84±2
Климатическое исполнение		УХЛ	УХЛ
Условия эксплуатации по ГОСТ 15150		1	1
Срок службы	лет	50	50
