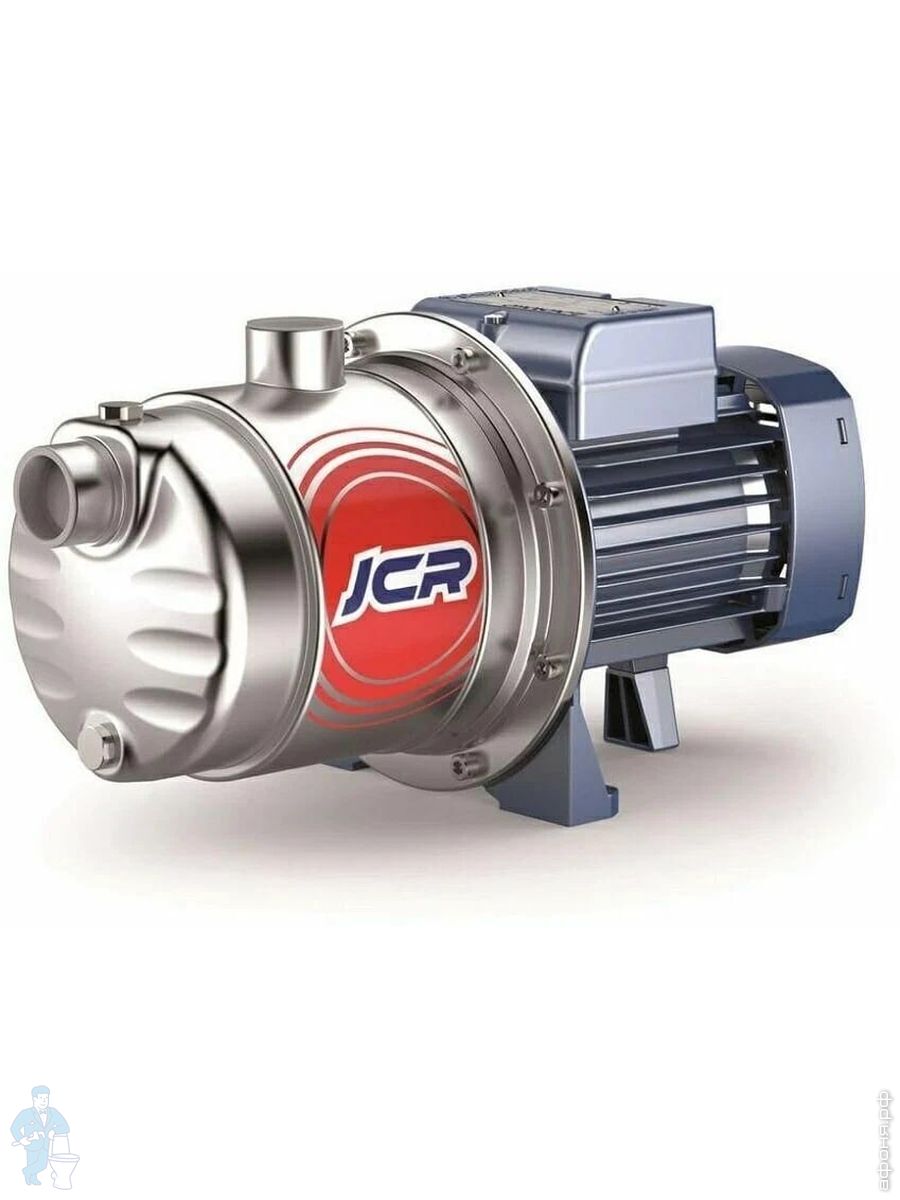

Код: 29104 Наименование: Поверхностный насос PEDROLLO JCRm/1С (однофазный)

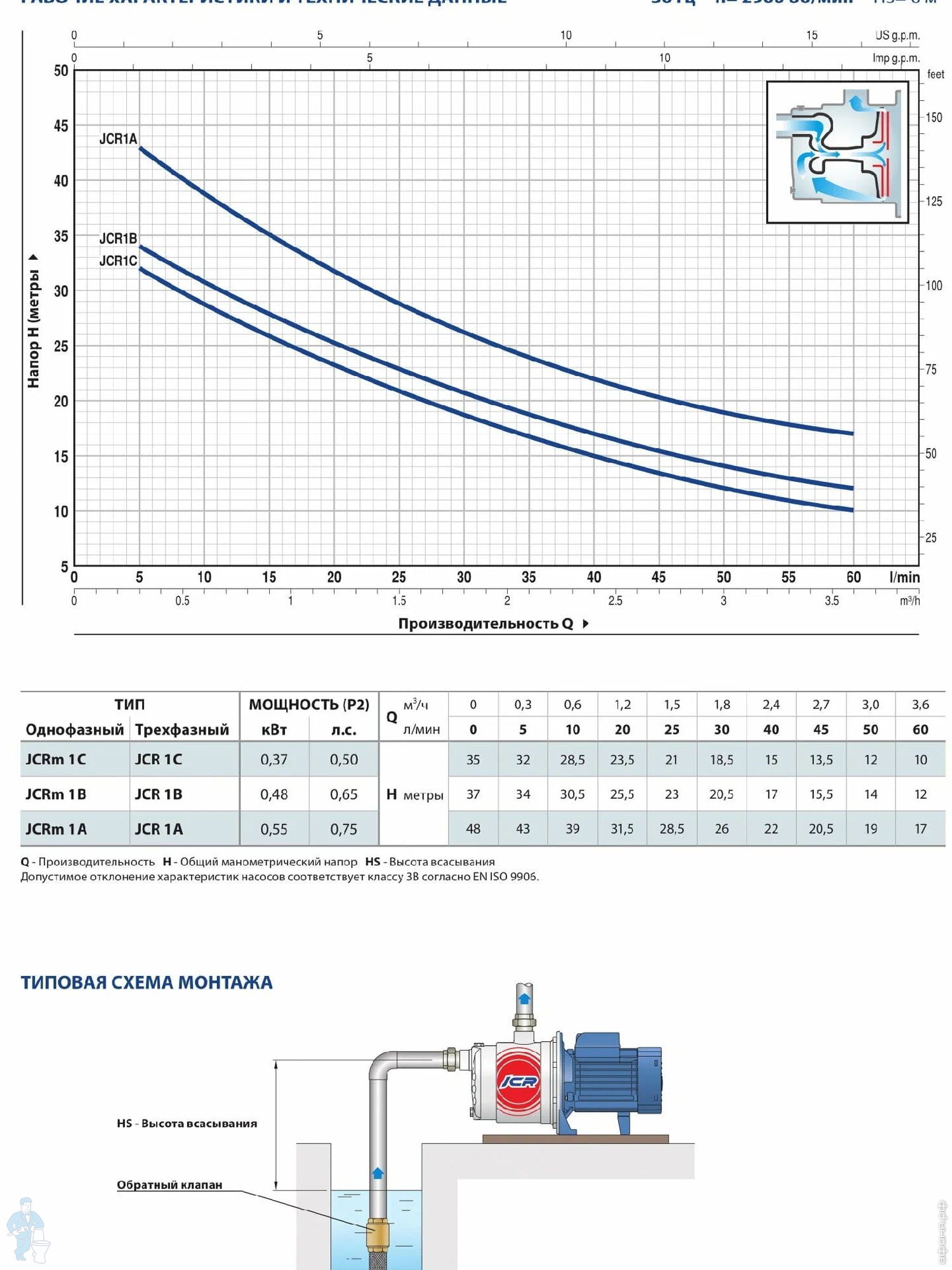

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА НАСОСА СЕРИИ Pedrollo JCR:

Подача насоса до 80 л/мин. (4.8 m3/ч)

Напор насоса до 72 м

Манометрическая высота всасывания до 9 м

Температура жидкости до +40°C

Максимальная тепература окружающей среды +40°C Изготовленные из нержавеющей стали, с целью увеличения их долговечности, эти насосы оснащены новым гидравлическим узлом, который позволил значительно снизить шум по сравнению с существующими стандартами.

ПРИНЦИП РАБОТЫ НАСОСА СЕРИИ JCR:

Серия JCR включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА с корпусом насоса из нержавеющей стали. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса. Заполнять всасывающий трубопровод и удаляь возможно присутствующие воздушные пробки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая явление самовсасывания. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости.

При разработке серии JCR на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились эксплуатационные характеристики, снизился шум.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА СЕРИИ JCR:

Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д. Установка насоса: должна производиться в местах, защищенных от атмосферного воздействия. Примечание. Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке.

ГАРАНТИЯ НА НАСОСЫ СЕРИИ JCR 2 ГОДА в соответствии с общими условиями продажи

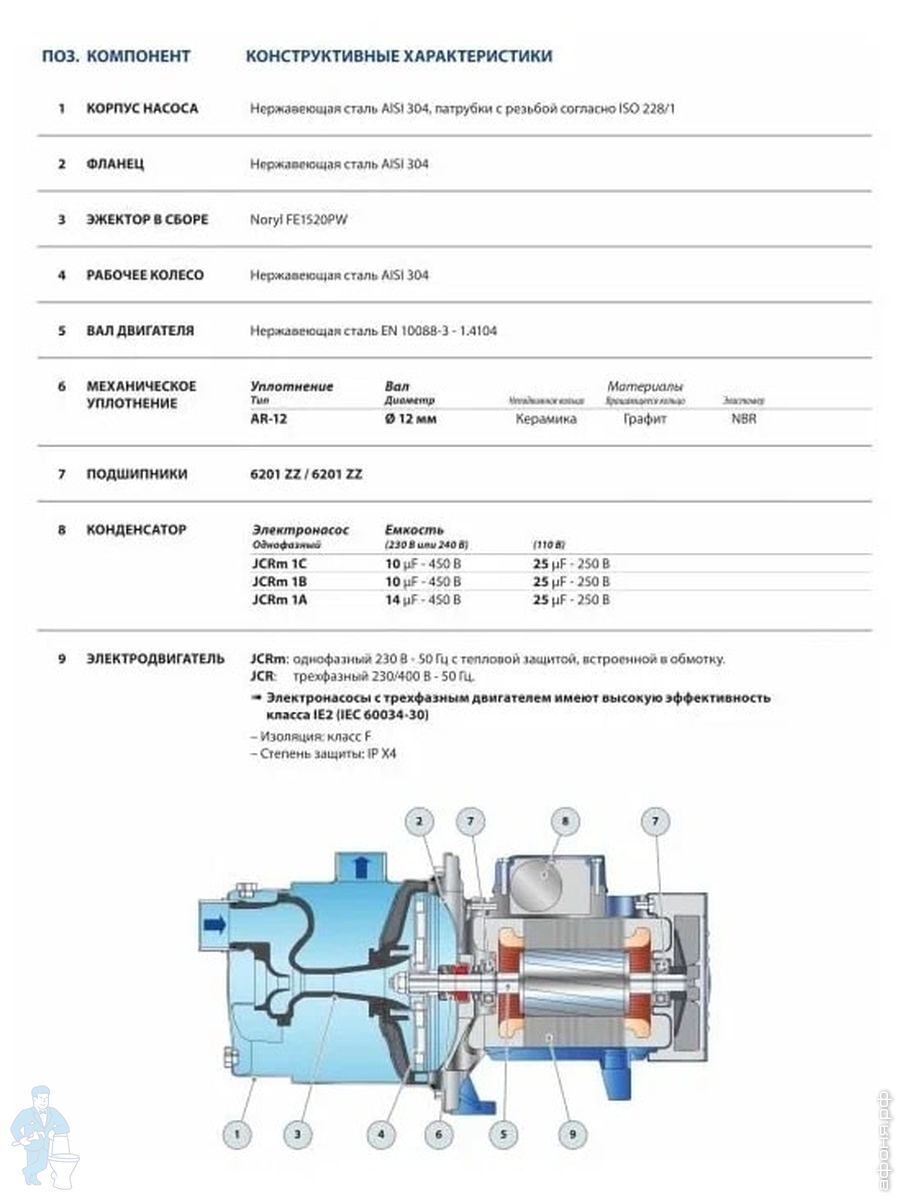

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ JCR:

КОРПУС НАСОСА: из нержавеющей стали AISI 304, снабжен всасывающими и нагнетательными патрубками с трубной резьбой gas UNI ISO 228-1.

КРЫШКА КОРПУСА НАСОСА: из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение.

УЗЕЛ ЭЖЕКТОРА НАСОСА: из технополимера Noryl GFN2V "General Electric" (сертифицирован для питьевой воды).

РАБОЧЕЕ КОЛЕСО НАСОСА: радиальное, центробежного типа, из технополимера Noryl GFN2V "General Electric" (сертифицировано для питьевой воды).

ВЕДУЩИЙ ВАЛ НАСОСА: из нержавеющей стали AISI 416.

МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: из керамики и графита.

ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наужной вентиляцией, пригодный для непрерывной работы. Класс изоляции В (F до 0.90 кВт однофазный).

В однофазных двигателях насоса: предусмотрено встроенное термозащитное устройство (аварийный выключатель).

Трехфазные двигатели насоса: должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.

СТЕПЕНЬ ЗАЩИТЫ НАСОСА: IP 44

ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ НАСОСА: в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC 34-1, CEI 2-3).
