Neptun fl60 35M

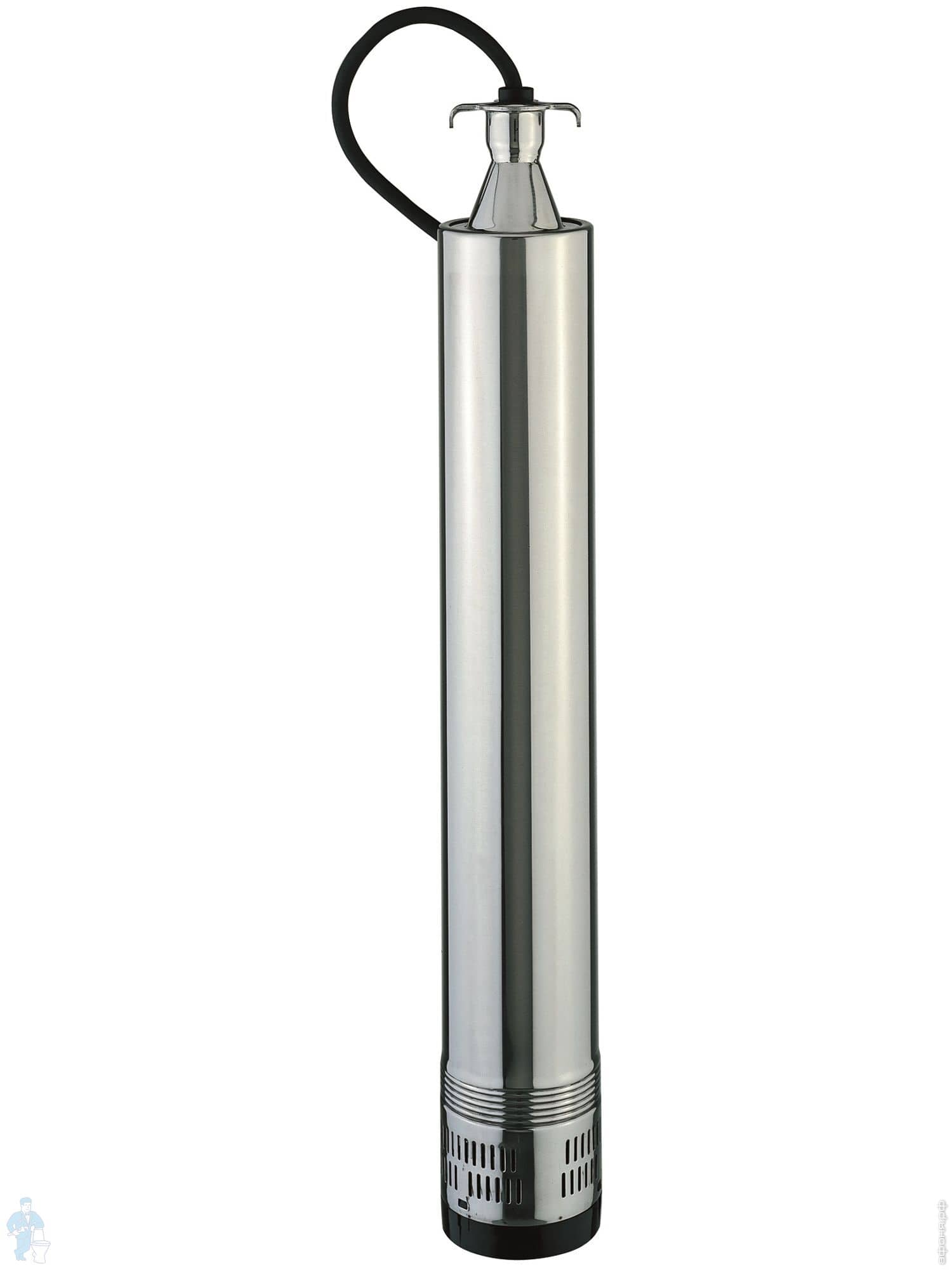

Погружные скважинные насосы ESPA Neptun
Погружные моноблочные центробежные многоступенчатые насосы для открытых водоемов, колодцев и скважин с минимальным диаметром 4" (100мм)
Конструкция
Моноблочный многоступенчатый центробежный насос с вертикальным напорным патрубком с внутренней резьбой
Всасывающий фильтр, расположенный в нижней части насоса, предотвращает доступ крупных предметов в гидравлическую часть
Рабочие колеса имеют плавающий ход
Промежуточная маслонаполненная камера служит для смазки и охлаждения двойного уплотнения вала и обеспечивает абсолютную герметичность мотора
Мотор переменного тока имеет внутреннее охлаждение за счет температуры перекачиваемой жидкости проходящей между корпусом насоса и кожухом мотора
Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и не требуют обслуживания
Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском
Двигатель
Асинхронный, двухполюсный
Вид защиты - IP 68
Класс изоляции - F
Допустимые перепады напряжения 10%
Обмотка пропитана эпоксидным лаком
Режим работы продолжительный
Встроенная тепловая защита (однофазное исполнение)
Материалы
Корпус насоса - нержавеющая сталь AISI 304
Кожух мотора - нержавеющая сталь AISI 304
Напорный патрубок - нержавеющая сталь AISI 304
Всасывающий фильтр - нержавеющая сталь AISI 304
Вал - нержавеющая сталь AISI 303
Рабочие колеса - армированный Noryl
Диффузор - армированный Noryl
Двойное механическое уплотнение - графито-алюминиевое и графито-силиконовый карбид

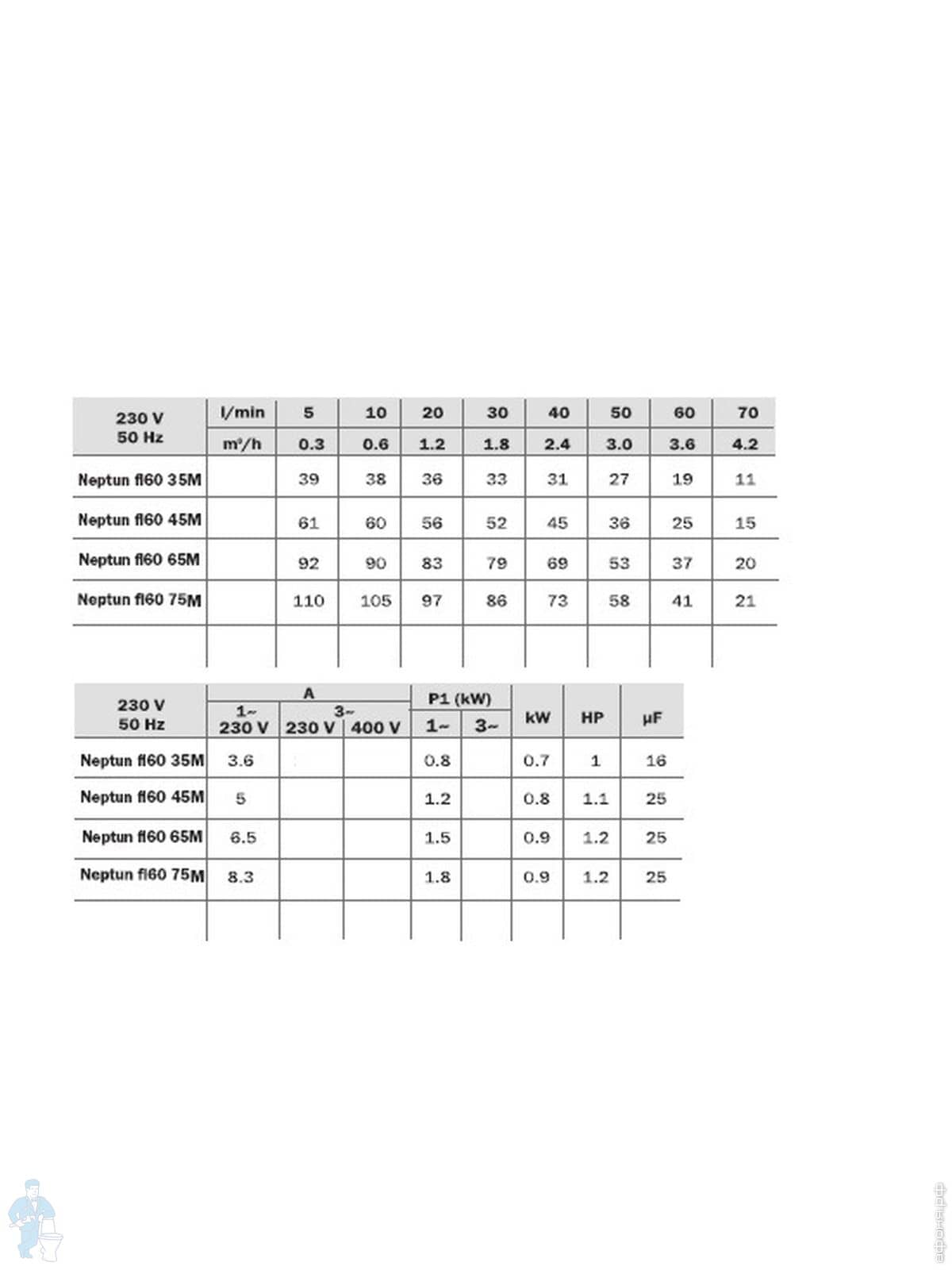

Электрические параметры
напряжение, V 220
ток, А 3.6
мощность, кВт 0.7
макс. мощность, кВт 0.8
емкость, мФ 16
Технические данные
Подача, max 4.2
Напор, max 39
Потребляемая мощность, Р1, max 0,8
Напряжение в сети / частота 220
Исполнение по току: напряжение / частота однофазное
Номинальные обороты двигателя 2900
Степень защиты / класс изоляции IP 68/F
Режим работы мотора S1
Встроенная тепловая защита есть
Охлаждение мотора внутреннее за счет перекачиваемой жидкости
Температура перекачиваемой жидкости / окружающего воздуха, max 35
Глубина погружения, max 70
Маслозаполненная камера есть
Для подачи чистой воды без механических примесей и длинноволокнистых включений.
Используются для подъема воды из скважин открытых водоемов, колодцев. Работа в установках водоснабжения, орошения, и повышения давления.
Конструкция насоса имеет плавающую гидравлику, что позволяет перекачивать воду с небольшим содержанием механических примесей во взвешенном состоянии. Благодаря внутреннему охлаждению мотора насосы могут работать как при полном, так и при частичном погружении в воду.

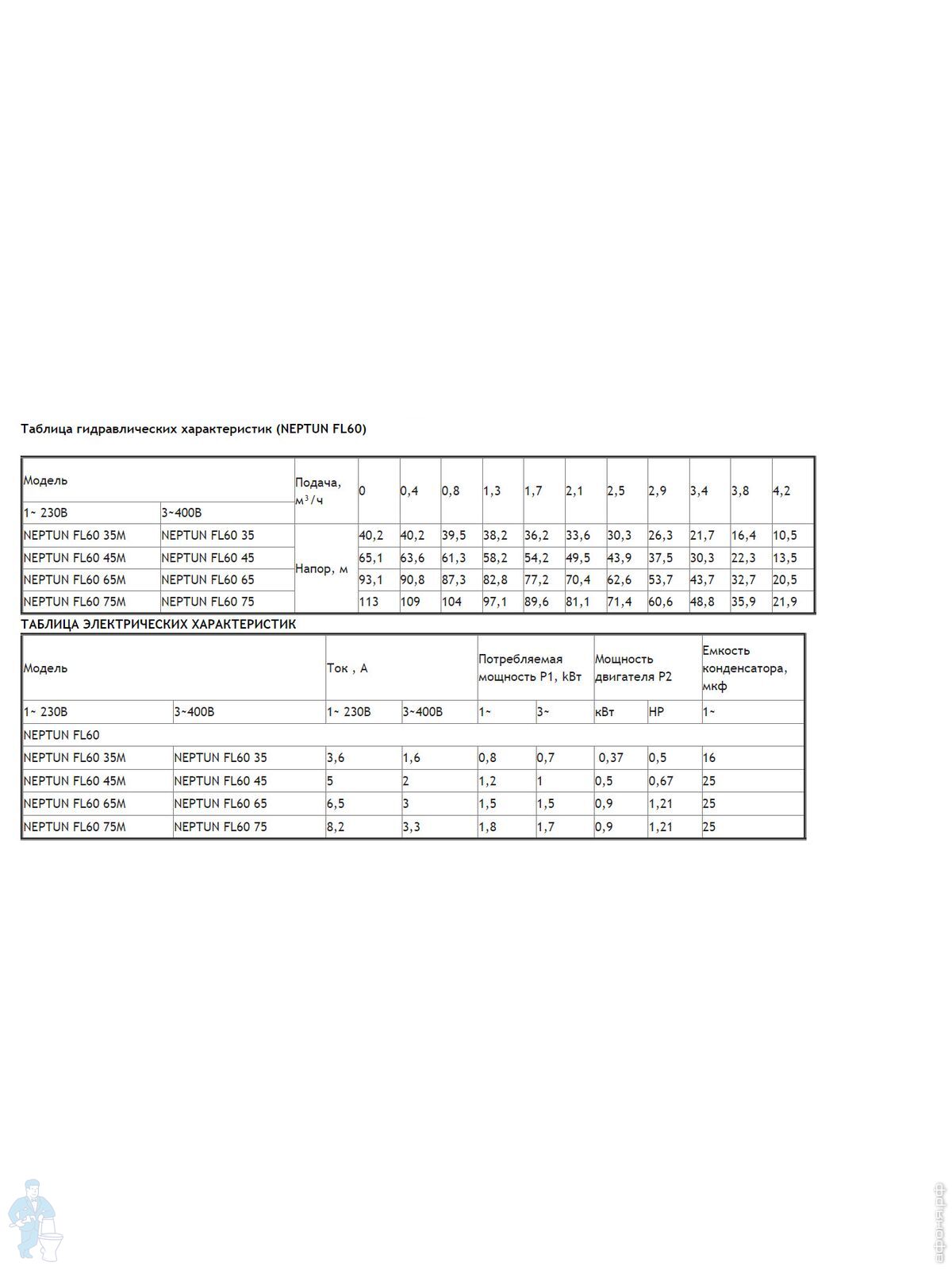

Технические данные
|
Neptun FL 60
|
Neptun FL 100
|
Neptun FL 120
|
Подача, max
|
4,3 м3/час
|
5,6 м3/час
|
8,5 м3/час
|
Напор, max
|
112 м
|
92 м
|
65 м
|
Потребляемая мощность, Р1
|
1,7от 0,8 до кВт
|
1,7от 1,1 до кВт
|
1,9от 1,3 до кВт
|
Исполнение по току: напряжение / частота
|
однофазное: 1~220-240В / 50Гц - для насосов с маркировкой М
трехфазное: 3~380-420В / 50Гц - для насосов без маркировки М
|
Номинальные обороты двигателя
|
2900 об/мин
|
Степень защиты / класс изоляции
|
IP 68 / F
|
Режим работы мотора
|
S1
|
Встроенная тепловая защита
|
во всех насосах
|
Охлаждение мотора
|
внутреннее за счет перекачиваемой жидкости
|
Маслозаполненная камера
|
есть
|
Температура перекачиваемой жидкости / окружающего воздуха, max
|
35°С
|
Содержание механических примесей
|
до 100 г/м3 во взвешенном состоянии
|
Глубина погружения, max
|
60 35 - 70 м, 60 45 - 60 м 60 65 - 25 м, 60 75 - 45 м
|
100 60 - 45 м 100 90 - 45 м
|
120 50 - 45 м 120 60 - 45 м
|
Минимальный внутренний диаметр скважины
|
100 мм
|
Материалы
|
Корпуса насоса
|
нерж. сталь AISI 304
|
Корпус мотора
|
нерж. сталь AISI 304
|
Рабочие колеса
|
армированный Noryl
|
Диффузоры
|
армированный Noryl
|
армированный Lyranil
|
Вал
|
нерж. сталь AISI 303
|
Тип уплотнения вала, материалы
|
двойное торцевое, граффито-алюминиевое и граффито-силиконовый карбид
|
Напорный патрубок
|
нерж. сталь AISI 304
|
Всасывающий фильтр
|
нерж. сталь AISI 304
|
Дополнительное оборудование
|
PROTEC (раздел Принадлежности)
|
