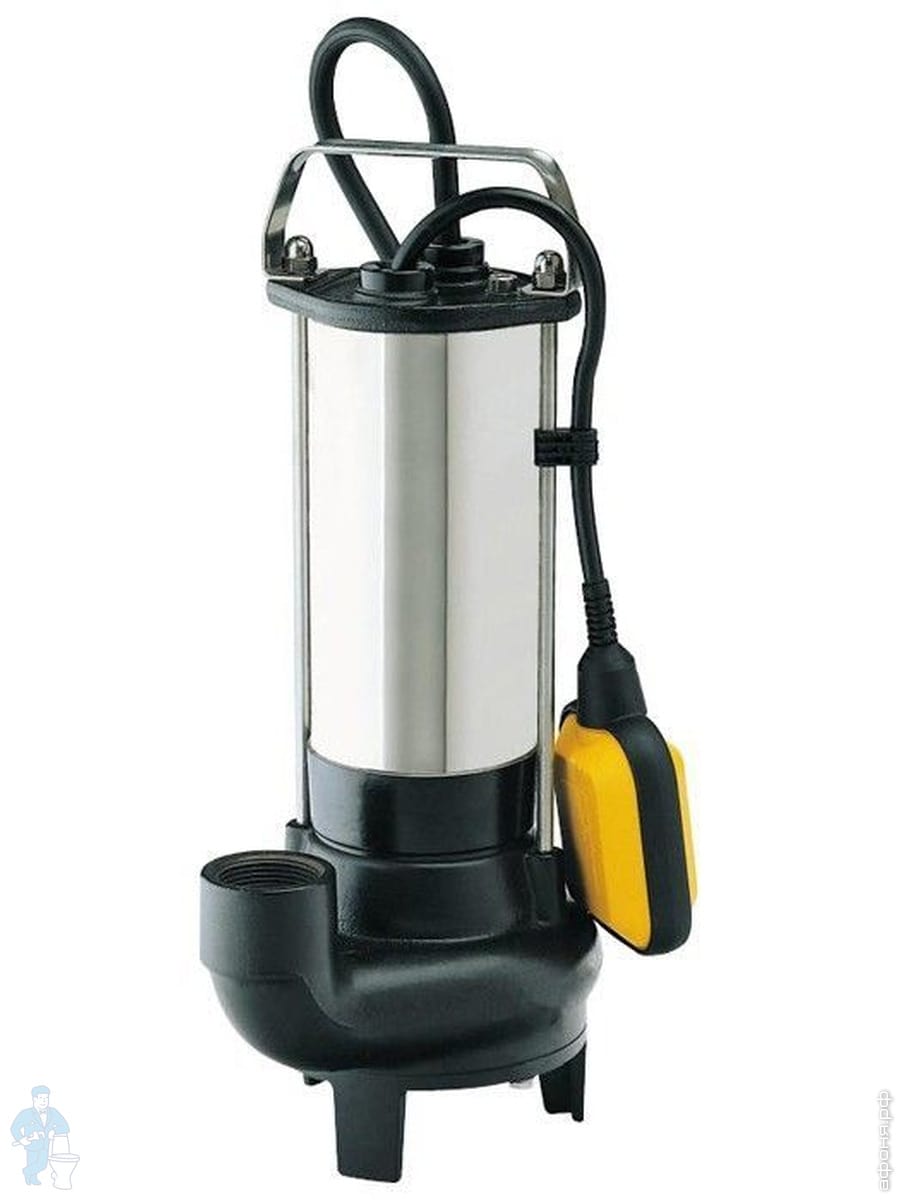

Погружной дренажный насос с поплавком ESPA Drainex 100M A
Погружные насосы с системой Vortex для сточных и фекальных вод Drainex 100
Погружные насосы с системой Vortex для сточных и фекальных вод.



Конструкция
Погружной центробежный одноступенчатый насос с вертикальным напорным патрубком с внутренней резьбой
Рабочее колесо системы Vortex, работаещее по принципу жидкостного вихря, расположено над просторной кольцевой камерой, защищенной корпусом насоса и нижним основанием, которое препятствует прохождению твердых частиц чрезмерных размеров
Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечивает абсолютную герметичность мотора
Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу
Заполненный маслом мотор обладает повышенной долговечностью и надежностью в тяжелых условиях эксплуатации
Охлаждение происходит за счет масла и температуры перекачиваемой жидкости
Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском
Пусковой конденсатор встроен в прибор СС (ПЗУ), входящий в комплект поставки насоса
Двигатель
Асинхронный, двухполюсный
Вид защиты - IP 68
Класс изоляции - F
Допустимые перепады напряжения 10%
Режим работы продолжительный
Встроенная тепловая защита (однофазное исполнение)
Материалы
Корпус гидравлической части, напорный патрубок и верхняя крышка мотора - чугун
Рабочее колесо со свободным проходом твердых частиц до 34 мм - латунь
Двойное механическое уплотнение - силиконовый карбид и алюминий
Корпус мотора и рукоятка - нержавеющая сталь AISI 304

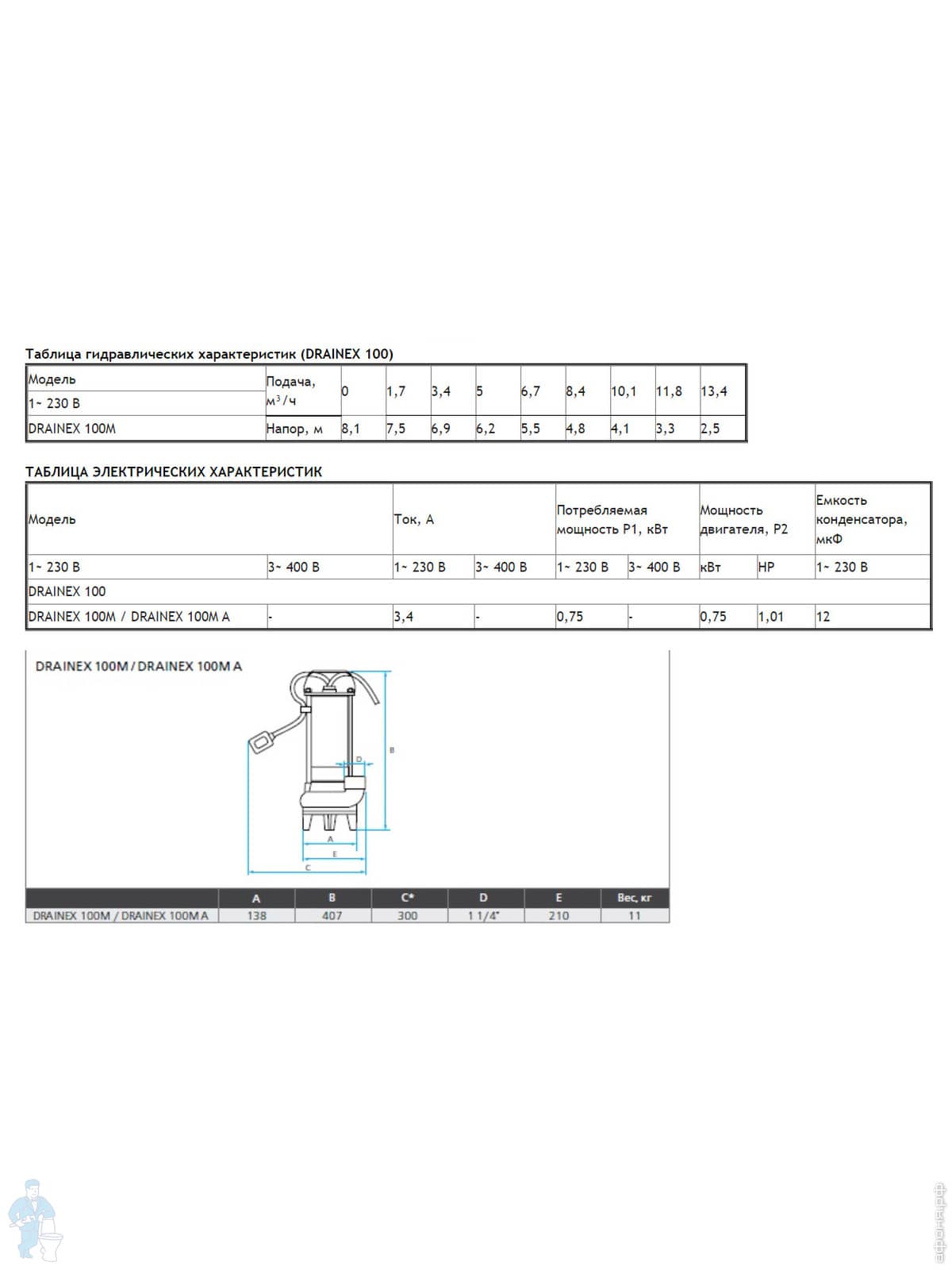

Электрические параметры

напряжение, V 220
ток, А 3.4
мощность, кВт 0.75
макс. мощность, кВт 0.75
емкость, мФ 12

Технические данные
Подача, max 17
Напор, max 7,3
Потребляемая мощность, Р1, max 0,75
Напряжение в сети / частота 220
Исполнение по току: напряжение / частота однофазное
Номинальные обороты двигателя 2900
Степень защиты / класс изоляции IP 68/F
Режим работы мотора S1
Встроенная тепловая защита есть
Охлаждение мотора внутреннее за счет перекачиваемой жидкости и масла, которым заполнен мотор
Температура перекачиваемой жидкости / окружающего воздуха, max 35
Длина кабеля 10м с вилкой
Глубина погружения, max 20м
Твердые частицы, max 32мм
Поплавковый выключатель есть
Маслозаполненная камера есть

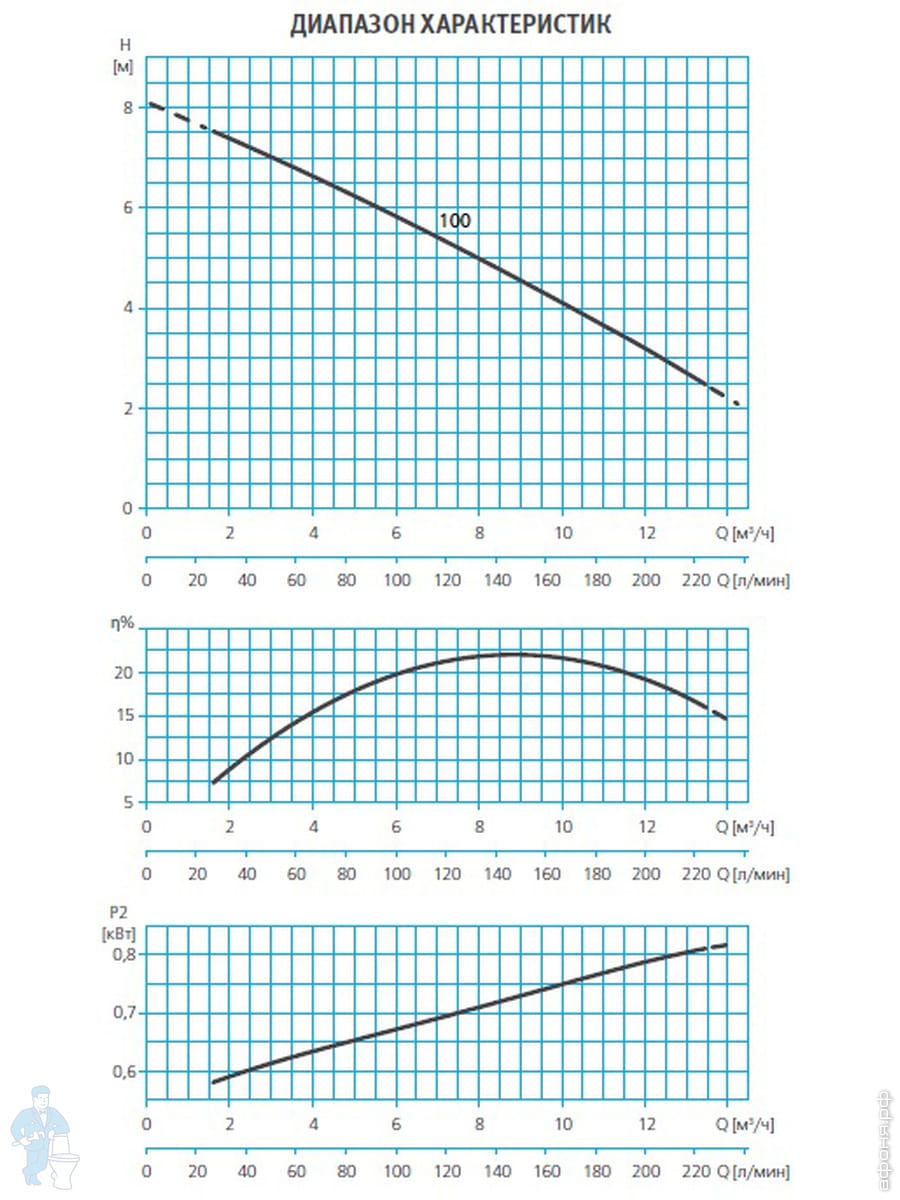

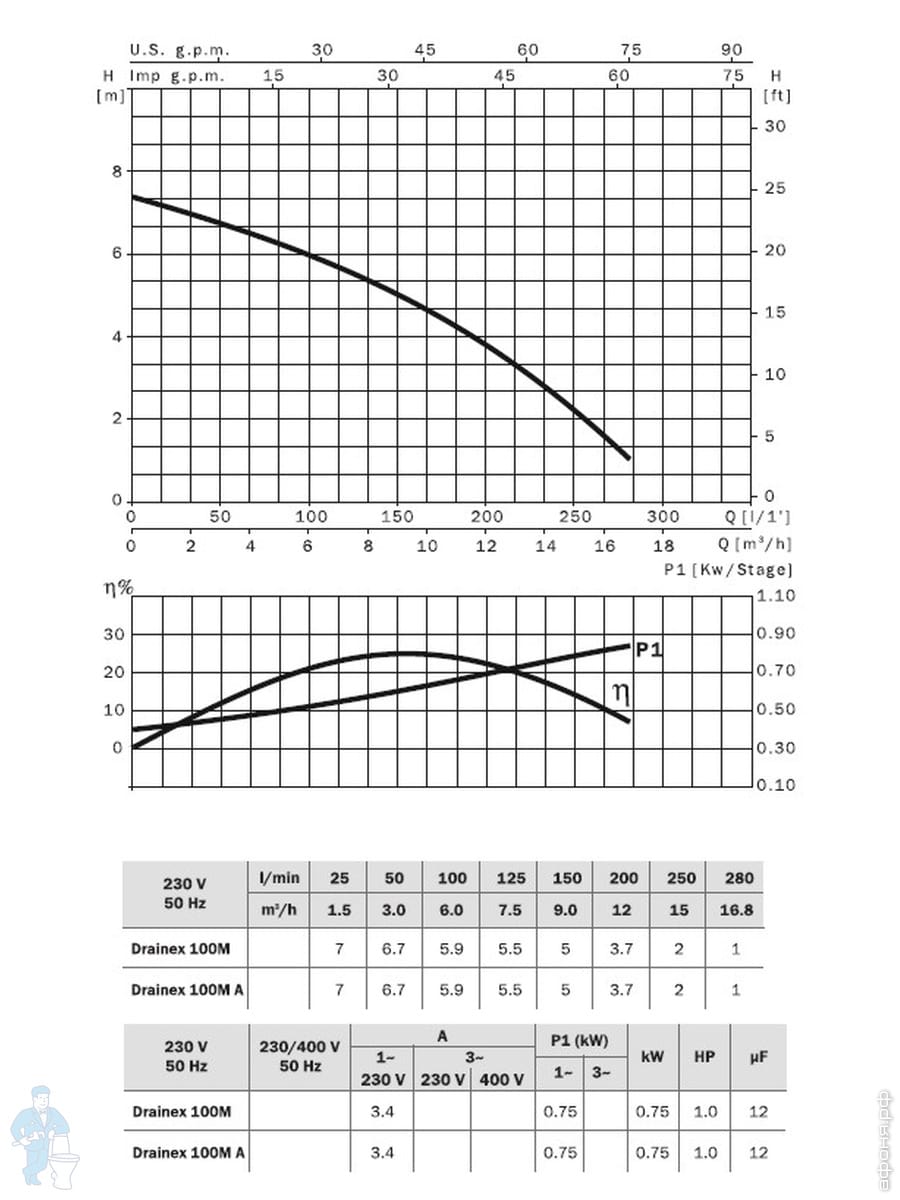

Гидравлические параметры

Перекачивание загрязненной воды с содержанием волокнистых включений. Использование стационарное и переносное. Центробежно-вихревое рабочее колесо: позволяющее работать насосу без опасности засорения.

Технические данные	Drainex 100
Подача, max	17 м3/час
Напор, max	7,3 м
Потребляемая мощность, Р1	0,75 кВт
Напряжение в сети / частота	1~230240В / 50Гц
Номинальные обороты двигателя	2900 об/мин
Степень защиты / класс изоляции	IP 68 / F
Встроенная тепловая защита	в однофазном исполнении
Режим работы мотора	S1
Охлаждение мотора	внутреннее за счет перекачиваемой жидкости и масла, которым заполнен мотор
Температура перекачиваемой жидкости	35°С
Глубина погружения, max	20 м
Твердые частицы, max	32 мм
Длина кабеля	10 м с вилкой
Поплавковый выключатель	маркировка МА
Маслозаполненная камера	есть
Материалы
Корпуса насоса	чугун
Корпус мотора	нерж. сталь AISI 304
Рабочее колесо	латунь
Вал	нерж. сталь AISI 420
Тип уплотнения вала, материалы	двойное торцевое в маслонаполненной камере, силикон карбид / оксид алюминия. Уплотнительные кольца NBR
