Эти насосы, уже известные своим дизайном и
надежностью в работе, изготовлены из самых
современных материалов и обладают высокой
прочностью благодаря внутренней крышке
двигателя из нержавеющей стали.
Комплектация:

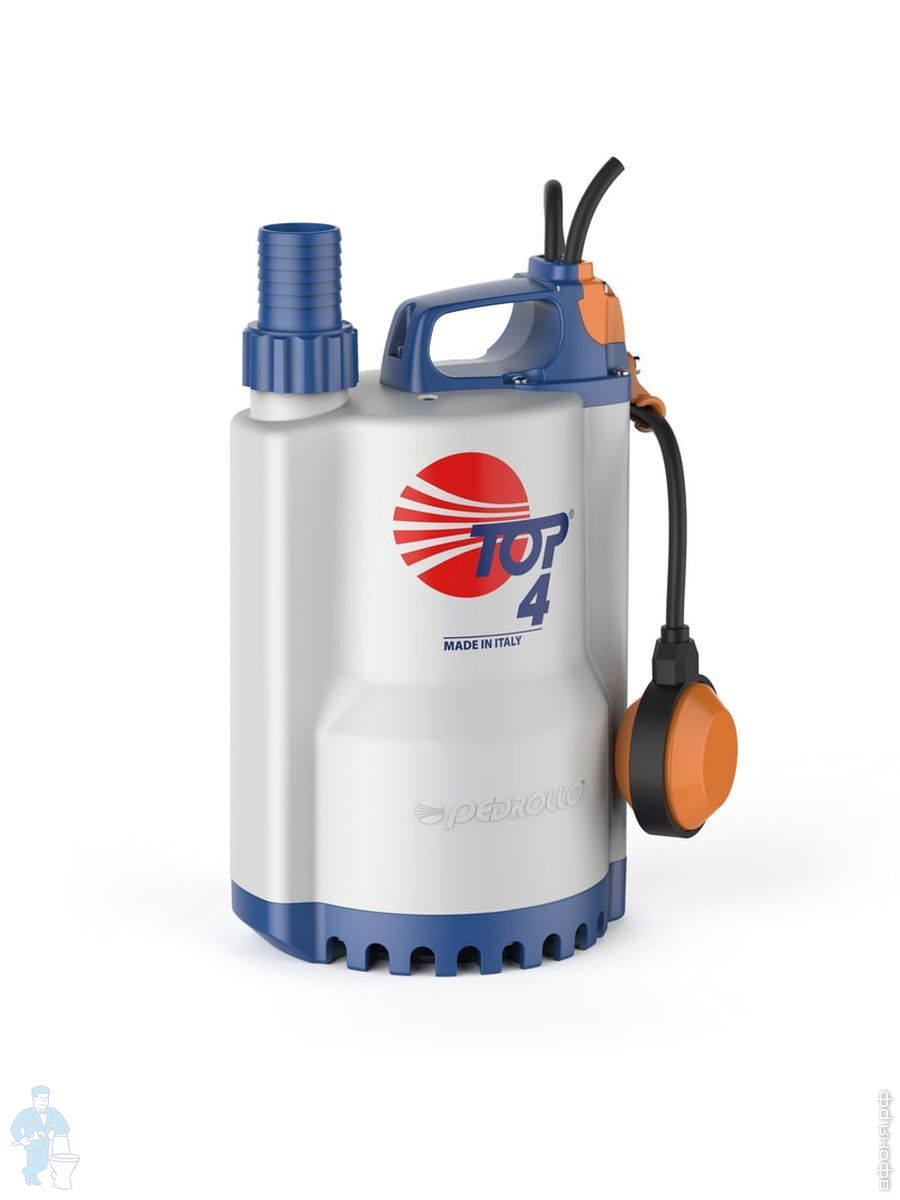

TOP 4-5 (однофазный) Поплавковый выключатель
1. Накидная гайка со штуцером.
2. Муфта с обратным клапаном.
Кабель электропитания из неопрена H05 RN-F
длиной 10 метров с литой вилкой Шуко.

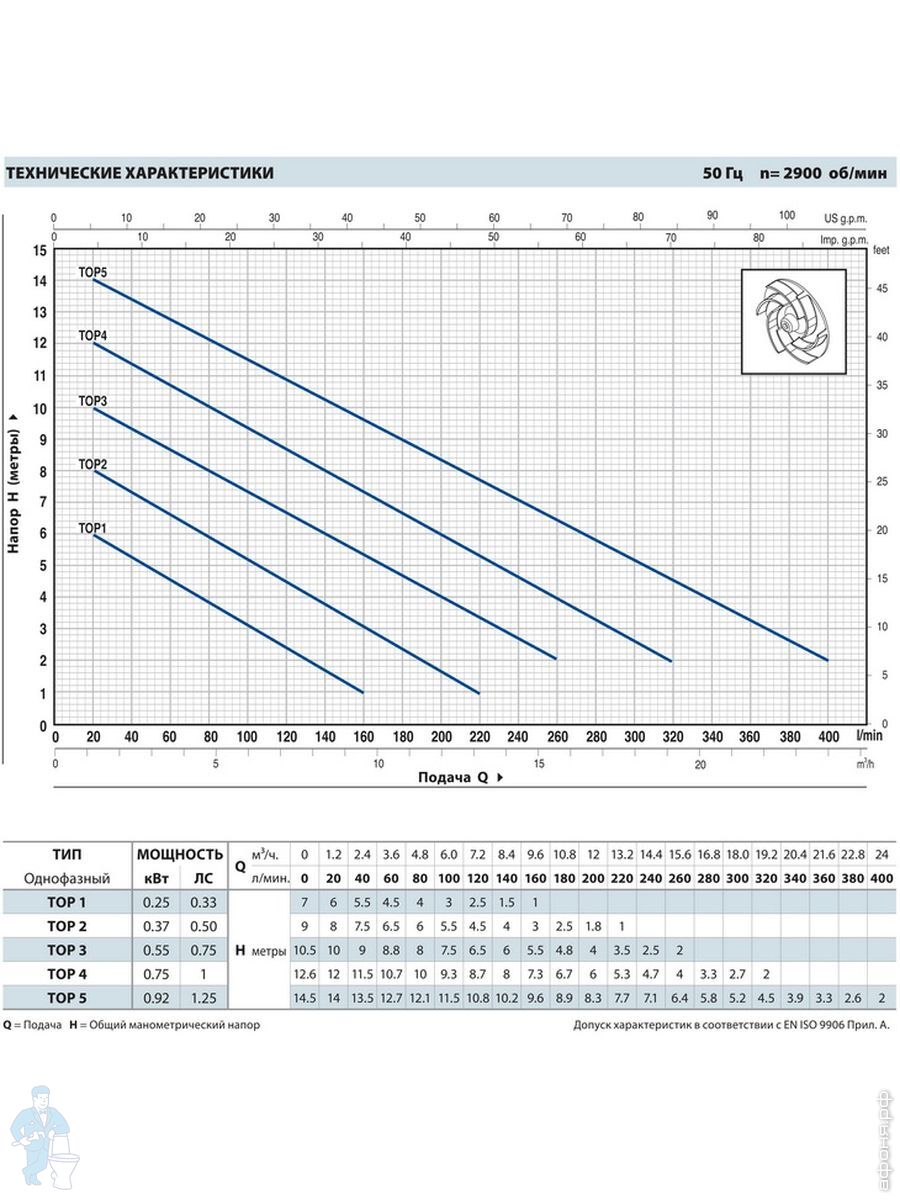

Краткая техническая характеристика насосов серии TOP

подача насоса до 400 л/мин. (24 м3/ч)

напор насоса до 14.5 м

температура жидкости до +40°С (+90°С до 3 мин)

максимальная глубина применения до 5 м

максимальное прохождение твердых частиц во взвешенном состоянии до d=10 мм

максимальный уровень опорожнения колодца до 14 мм

Характеристиками новых электронасосов ТОР являются: новаторский дизайн, высокая технология и конструктивные решения, которые обеспечивают простоту в эксплуатации, безопасность и большую надежность функционирования.

Принцип работы насосов серии TOP

Серия ТОР включает в себя дренажные насосы, центробежного типа с открытым рабочим колесом, разработанные для функционирования в автоматическом режиме. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Через всасывающую решетку жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение по направлению от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, после преобразования части кинетической энергии в энергию напора, покидает насос через вертикально установленный патрубок подачи, предусмотреный в нагнетательном корпусе. Достаточное охлаждение двигателя обеспечивается перекачиваемой жидкостью.

Область применения и установка насосов серии TOP

Насосы серии ТОР рекомендуются для подъема чистой воды без наличия абразивных частиц. Использованные конструктивные реения обеспечивают простоту в эксплуатации и безопасность даже при непрерывном функционировании (нпр. в фонтанах), благодаря полному охлаждению двигателя, снабженному хорошим запасом мощности и двойному механическиму уплотнению. Облегченный демонтаж двигателя и насоса делает простым и удобным техническое обслуживание и ремонт. Эти насосы особенно пригодны для осушения затопленных помещений небольшого объема, в чрезвычайных ситуациях, таких как, (помещения, подвалы, боксы), для опорожнения бассейнов, ванн и аквариумов, переработки бытовых стоков, (стиральные и посудомоечные машины), для подачи воды в садовые фонтаны, для орошения небольших садов и огородов из накопителей, для осушения небольших канализационных отстойников.

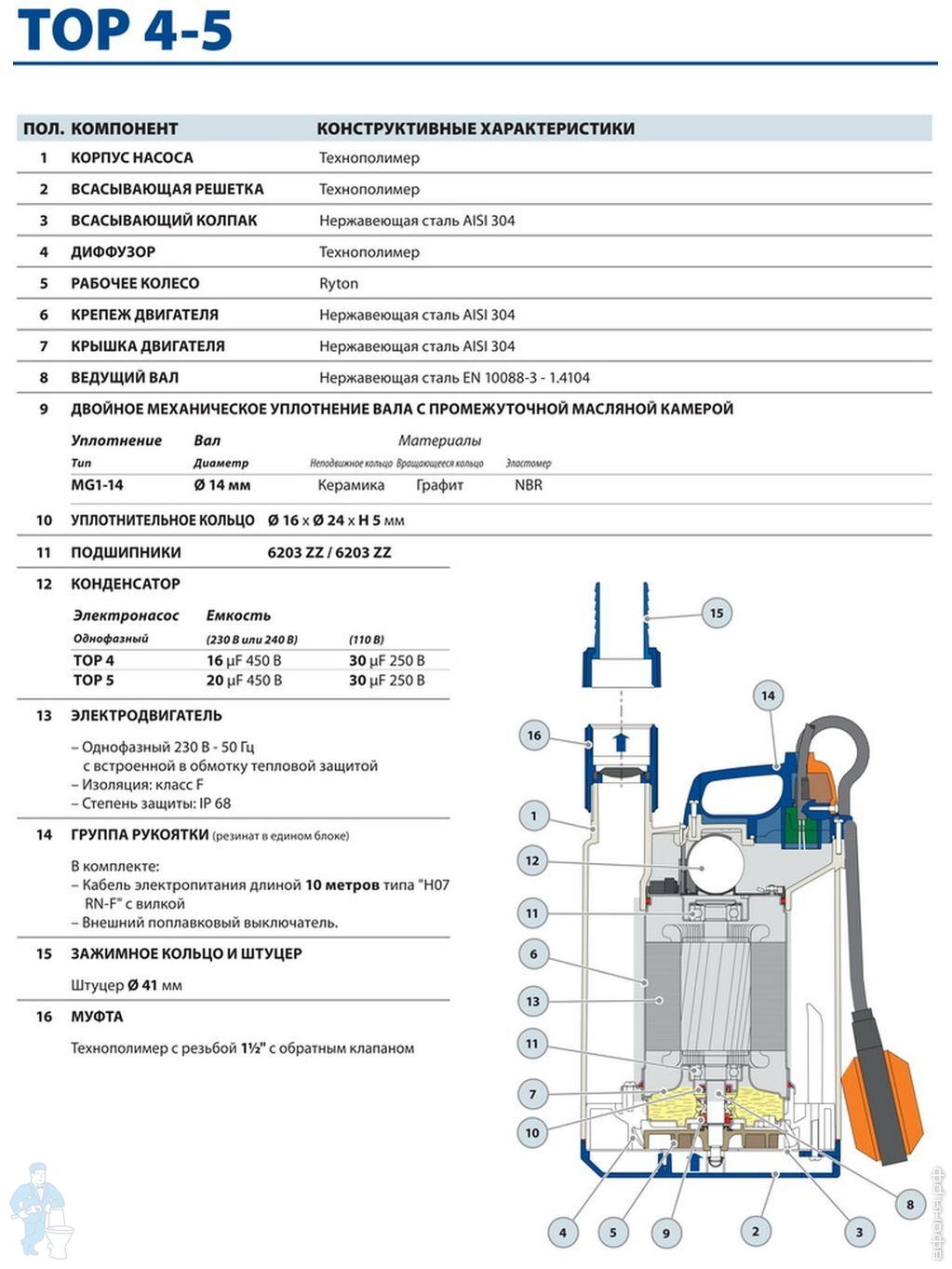

Конструктивные характеристики насосов серии TOP

Нагнетательный корпус: технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии. Патрубок с резьбой ISO 228/1.

Всасывающая решетка из технополимера.

Рабочее колесо открытого типа, из технополимера.

Крышка двигателя нержавеющая сталь AISI 304.

Ведущий вал из нержавеющей стали AISI 306.

Двойное механическое уплотнение керамика - графит - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.

Двигатель погружной, асинхронный, однофазный, с непрерывным режимом работы.

TOP: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.

Изоляция класс F

Степень защиты IP 68

Зарегистрированная модель № 72765.

В комплект насоса Pedrollo Top входят:

TOP 1-2-3 (однофазный):

Поплавковый выключатель

Накидная гайка со штуцером.

Кабель электропитания из неопрена “H05 RN-F” длиной 5 метров с литой вилкой Шуко.

TOP 4-5 (однофазный):

Поплавковый выключатель

Накидная гайка со штуцером.

Муфта с обратным клапаном. Кабель электропитания из неопрена “H05 RN-F” длиной 10 метров с литой вилкой Шуко.

Исполнение по заказу:

электронасосы для агрессивных жидкостей TOP - LA

специальное механическое уплотнение

электронасосы с кабелем электропитания длиной 10 метров.

Примечание. Обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41

электронасосы без поплавкового выключателя
