Тип

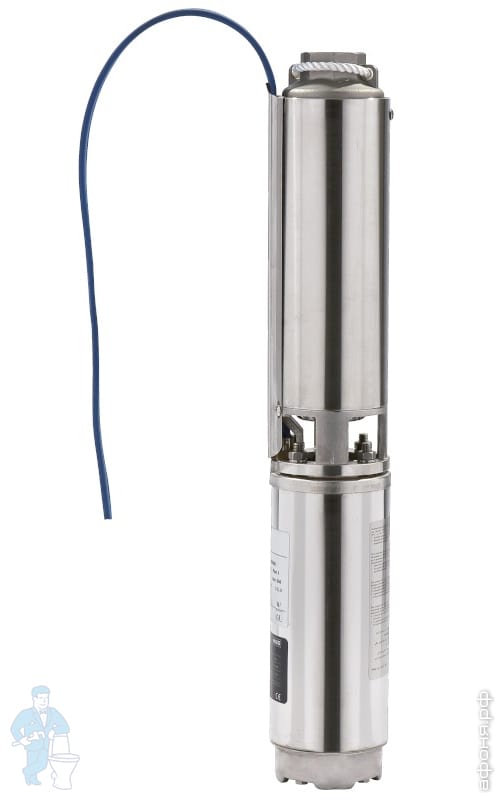

Погружной насос, многоступенчатый

Применение

• Для перекачивания воды из скважин, колодцев и цистерн
• Для использования в системах водоснабжения, полива и ирригации
• Повышение давления
• Понижение уровня воды
• Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

Особенности/преимущества продукции

• Коррозионностойкие детали, контактирующие со средой
• Износостойкий за счет всплывающих рабочих колес
• Встроенный обратный клапан
• Возможен вертикальный и горизонтальный монтаж

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой среды: 3-30 °C
• Минимальное течение на моторе: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 20/ч
• Макс. глубина погружения: 200 м
• Класс защиты: IP 68
• Напорный патрубок: Rp 1? ? Rp 2

Оснащение/функции

• Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Герметизированные моторы
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Однофазный или трехфазный мотор
• Термическое реле мотора для однофазного мотора

Материалы

• Корпус гидравлической системы: нержавеющая сталь 1.4301
• Рабочие колеса: Noryl
• Вал гидравлической системы: нержавеющая сталь 1.4104
• Корпус мотора: нержавеющая сталь 1.4301
• Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Мотор

Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Общие указания – директивы ErP (экологический дизайн)

Минимальный индекс эффективности (MEI) ? 0,1

• Базовое значение MEI для водяных насосов с оптимальным КПД ? 0,70.
• КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
• При различных рабочих точках данный водяной насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
• Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

Минимальный индекс эффективности (MEI)

? 0.1

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!
